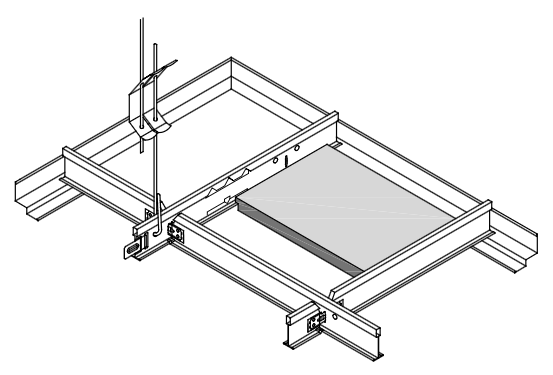

Zichtbaar systeem S15a
Doorzak 15 mm
- Introductie
- Technische informatie
- Profielen en toebehoren
- Bestekteksten & CAD-Revit tekeningen
- Downloads
Profielbreedte
T15mm
Systeemnaam
OWAconstruct S15a
Toepassingen
Standaard in wit, tevens alle RAL, Sikkens en NCS kleuren. Het T15 N100 profiel is verkrijgbaar in mat wit en mat zwart
Combineer dit systeem met de volgende plafondpanelen:
Zichtbaar smal, Ophangsystemen
OWAconstruct, zichtbaar, smalle profielen T15
Zichtbare T15 profielen voor doorzakpanelen
S15a
- Paneel
- Doorzak
- Kantafwerking
- K15 (15,20 mm), K17 (14 mm)
T15 N100
Verfijnd maar toch sterk
- 10 kg draagvermogen
- 15 mm profielbreedte
- Toepasbaar op zichtbare inleg en doorzak systemen
- Elektrolytisch verzinkt bandstaal voorzien van een witte cap
- Standaard verkrijgbaar met witte zichtzijde, maar op aanvraag in iedere kleur leverbaar (alle RAL, Sikkens en NCS kleuren)
Zichtbaar smal
Of bent u op zoek naar:
| Moduulmaten | 600 x 600 mm, 1200 x 600 mm |
|---|---|
| Type plafond | Zichtbare profielen 15 mm breed met inleg plafondpanelen voorzien van doorzak (type k15) en een dikte van 15 of 20mm. |
| Brandgedrag | OWAcoustic plafondpanelen A2-s1,d0 en OWAconstruct A1 (EN 13501-1) |
| Brandwerendheid | tot REI 90 volgens EN 13501-2 en brandstabiel 30 minuten volgens NBN 713.020, raadpleeg de bijbehorende brandrapporten |
| Metalen profielen | Alle genoemde metalen componenten zijn vervaardigd uit verzinkt staal en de zichtzijde in de kleur standaard wit. Raadpleeg voor meer informatie en kleuren onze adviseurs. |
| Minimale afhanghoogte | 75 - 100 mm (afhankelijk van het bestaande bouwkundige plafond), voor eenvoudige demontage van de panelen wordt 120 mm geadviseerd. |
Filter
Geen profielen gevonden voor deze combinatie.
Hoofdprofielen
(andere afmetingen op aanvraag)| Onderdelen | Lengte | Hoogte | Breedte | Kleur | Verpakking | |
|---|---|---|---|---|---|---|

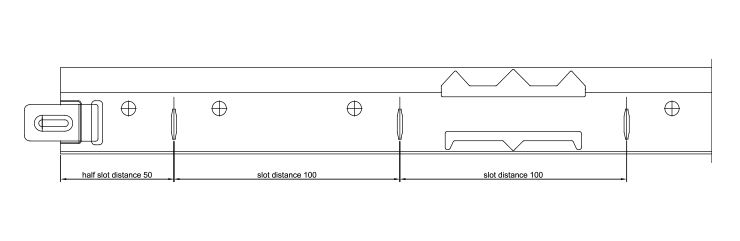

Hoofdprofielen T15mm N100 Wit
|
T15 N100 HP 3000 | 3000 | 38 | 15 | wit |
|
|
Hoofdprofielen T15mm N100 OWAcolor
|
T15 N100 HP 3000 OWAcolor | 3000 | 38 | 15 | OWAcolor |
|
Tussenprofielen
(andere afmetingen op aanvraag)| Onderdelen | Lengte | Hoogte | Breedte | Kleur | Verpakking | |
|---|---|---|---|---|---|---|

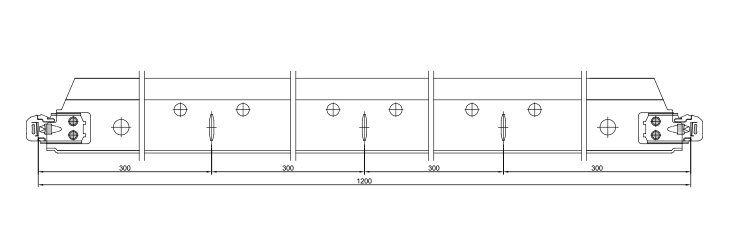

Tussenprofielen T15mm N100 Wit
|
T15 N100 T 1200 | 1200 | 38 | 15 | wit |
|

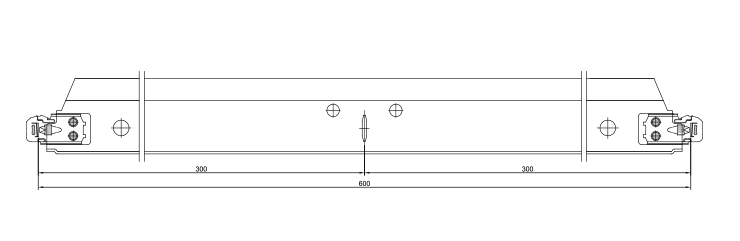

| T15 N100 T 600 | 600 | 38 | 15 | wit |
|
|
|
Tussenprofielen T15mm N100 OWAcolor
|
T15 N100 T 1200 OWAcolor | 1200 | 38 | 15 | OWAcolor |
|
| T15 N100 T 600 OWAcolor | 600 | 38 | 15 | OWAcolor |
|
|
Hoeklijnen en randprofielen
(andere afmetingen op aanvraag)| Onderdelen | Lengte | Hoogte | Breedte | Kleur | Verpakking | |
|---|---|---|---|---|---|---|
Hoeklijn 50G, wit
|
50G HL 3050 | 3050 | 24 | 19 | wit |
|
|
Hoeklijn 50G, OWAcolor
|
50G HL 3050 OWAcolor | 3050 | 24 | 19 | OWAcolor |
|
Toebehoren
| Onderdelen | Lengte | Hoogte | Breedte | Kleur | Verpakking | |
|---|---|---|---|---|---|---|
Opvulblokje S15, nr. 42/15
|
Opvulblokje nr.42/15 | 8 | 15 | wit |
|
|
Opvulblokje S15, nr. 42/15kg
|
Opvulblokje nr.42/15kg | 8 | 15 | wit |
|
|
Selecteer uw documenten en download ze in één keer
-
Documentatie
Zichtbaar Uitneembaar S15a
4 blz.
-
Prestatieverklaring
DOP 00009.1 Prestatieverklaring
2 blz.
-
Toepasbare profielen
T15 N100
2 blz.
OWAline
2 blz.
-
Montagehandleiding
OWA Construct brochure
24 blz.
-
Brandwerendheid
DS9501_Brandwerendheidsdocument
32 blz.
