Bandraster systeem
Inleg en verdekt uitneembaar
Profielbreedte
T24mm
Systeemnaam

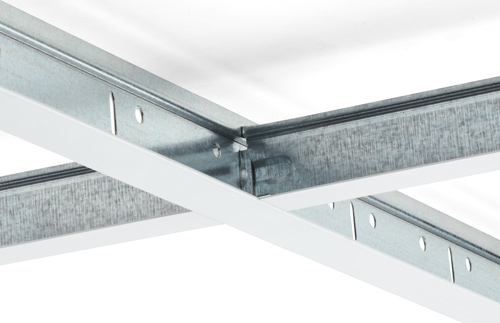

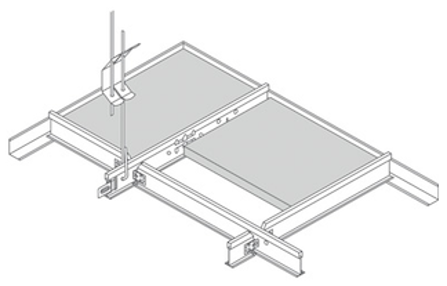

Bandraster systeem S18
Toepassingen
Standaard in wit, tevens alle RAL, Sikkens en NCS kleuren
Combineer dit systeem met de volgende plafondpanelen:
Bandraster, Ophangsystemen
Bandraster systeem
- Paneel
- Rechte kant, Verdekt
- Kantafwerking
- K1K3 (20 mm), K3 (15,20 mm), K4K3 (20 mm)
Bandraster
Zichtbaar beter
- 10 kg draagvermogen
- Verkrijgbaar in breedte 50, 75, 100, 125 en 150 mm, gesleufd en ongesleufd
- Uitstekend geschikt voor flexibele inrichtingen: creëer karakteristieke systeemplafonds of bevestig scheidingswanden of andere interieuronderdelen aan het systeem
- Elektrolytisch verzinkt bandstaal voorzien van een witte cap
- Standaard verkrijgbaar met witte zichtzijde, maar in iedere kleur leverbaar (alle RAL, Sikkens en NCS kleuren)
Bandraster
Of bent u op zoek naar:
| Moduulmaten standaard | 300, 400 en 600 mm breed met 1800 mm lengte. 15 of 20 mm dikke plafondpanelen Andere afmetingen op aanvraag. |
|---|---|
| Type inleg bandraster plafond (S18) | Zichtbare profielen 24 mm breed, bandrasterprofielen 100mm breed, inleg plafondpanelen voorzien van rechte kanten (type k3) en een dikte van 15 of 20mm. Andere specificaties op aanvraag. |
| Type verdekt uitneembaar bandraster plafond (S18p) zijden | Uitneembare plafondpanelen voorzien van verdekte kanten met V-naden (type k4k3) op bandraster profielen 100mm breed, met Z-profielen en plafondpanelen dikte van 20mm. Andere specificaties op aanvraag. |
| Brandgedrag | OWAcoustic plafondpanelen A2-s1,d0 en OWAconstruct A1 (EN 13501-1). |
| Brandwerendheid | Op aanvraag. |
| Metalen profielen | Metalen onderdelen zijn vervaardigd uit verzinkt staal. De verdekte Z-profielen type 19/45 zijn 45mm hoog bij 1800 mm lengte plafondpanelen. De profielen bij de inleg bandrasterplafonds zijn standaard in de kleur wit. Raadpleeg voor meer informatie en kleuren onze adviseurs. |
| Minimale afhanghoogte | 100-130 mm, afhankelijk van de aanwezige bouwconstructie. Bij afhanghoogten < 150 mm dienen de noniushangers ingekort te worden. |
Filter
Geen profielen gevonden voor deze combinatie.
Hoofdprofielen
(andere afmetingen op aanvraag)| Onderdelen | Lengte | Hoogte | Breedte | Kleur | Verpakking | |
|---|---|---|---|---|---|---|

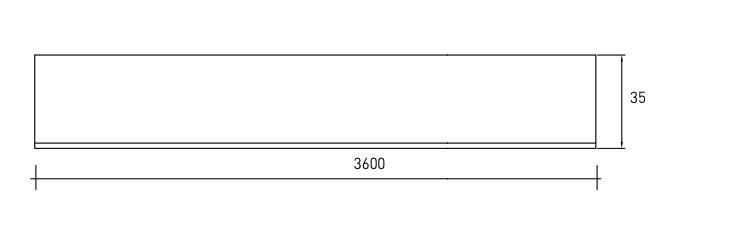

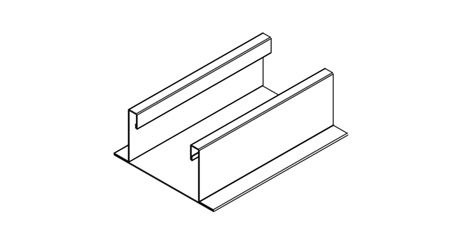

Bandraster profiel 125-100-75 mm ongesleufd, voor verdekte plafonds
|
BR100 3600 | 3600 | 35 | 100 | wit |
|
| BR125 3600 | 3600 | 35 | 125 | wit |
|
|
| BR75 3600 | 3600 | 35 | 125 | wit |
|
|
| BR50 3600 | 3600 | 35 | 125 | wit |
|
|

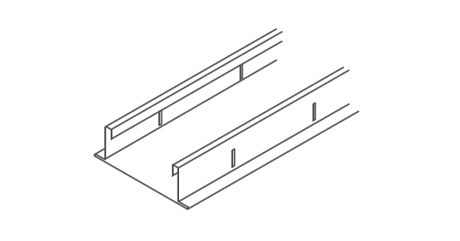

Bandraster profiel 125-100-75-50 mm gesleufd, voor inleg plafonds
|

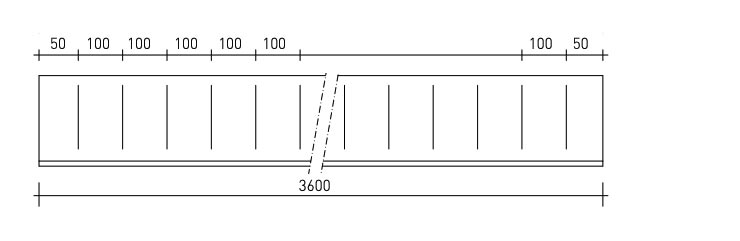

BR100S 3600 | 3600 | 35 | 100 | wit |
|
| BR125S 3600 | 3600 | 35 | 125 | wit |
|
|
| BR75S 3600 | 3600 | 35 | 125 | wit |
|
|
| BR50S 3600 | 3600 | 35 | 125 | wit |
|
|
|
Bandraster profiel 125-100-75 mm ongesleufd, voor verdekte plafonds
|
BR100 3600 OWAcolor | 3600 | 35 | 100 | OWAcolor |
|
| BR125 3600 OWAcolor | 3600 | 35 | 125 | OWAcolor |
|
|
| BR75 3600 OWAcolor | 3600 | 35 | 125 | OWAcolor |
|
|
| BR50 3600 OWAcolor | 3600 | 35 | 125 | OWAcolor |
|
|
|
Bandraster profiel 125-100-75-50 mm gesleufd, voor inleg plafonds
|
BR100S 3600 OWAcolor | 3600 | 35 | 100 | OWAcolor |
|
| BR125S 3600 OWAcolor | 3600 | 35 | 125 | OWAcolor |
|
|
| BR75S 3600 OWAcolor | 3600 | 35 | 125 | OWAcolor |
|
|
| BR50S 3600 OWAcolor | 3600 | 35 | 125 | OWAcolor |
|
|

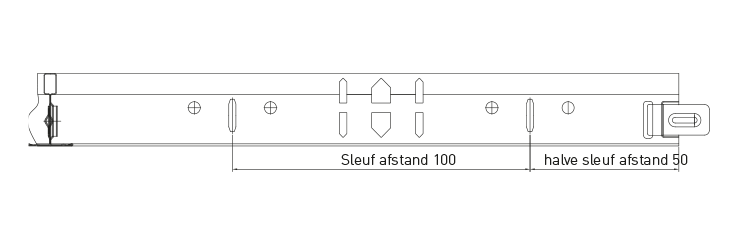

Hoofdprofielen T24mm N100 Wit
|
T24 N100 HP 3000 | 3000 | 38 | 24 | wit |
|

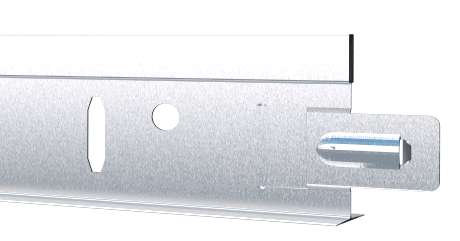

| T24 N100 HP 3700 | 3700 | 38 | 24 | wit |
|
|
Tussenprofielen
(andere afmetingen op aanvraag)| Onderdelen | Lengte | Hoogte | Breedte | Kleur | Verpakking | |
|---|---|---|---|---|---|---|

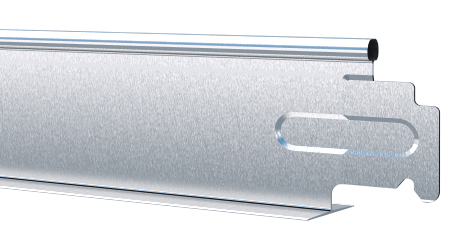

Tussenprofielen 24mm N100 Wit
|
T24 N100 T 1800 | 1800 | 38 | 24 | wit |
|
| T24 N100 T 1724 | 1724 | 38 | 24 | wit |
|
|

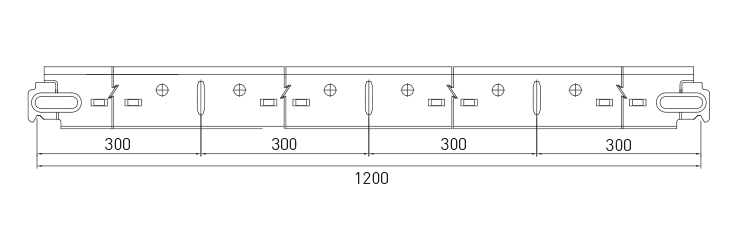

| T24 N100 T 1200 | 1200 | 32 | 24 | wit |
|
|

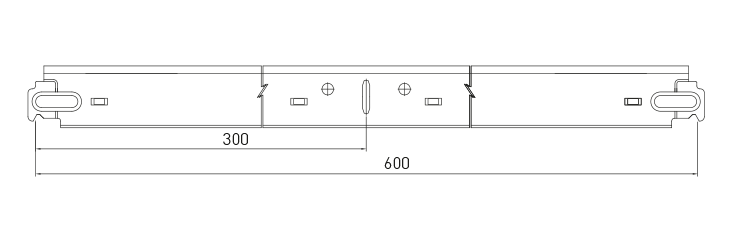

| T24 N100 T 600 | 600 | 32 | 24 | wit |
|
|
|
Tussenprofielen 24mm N100 OWAcolor
|
T24 N100 T 1800 OWAcolor | 1800 | 38 | 24 | OWAcolor |
|
| T24 N100 T 1724 OWAcolor | 1724 | 38 | 24 | OWAcolor |
|
|
| T24 N100 T 1200 OWAcolor | 1200 | 32 | 24 | OWAcolor |
|
|
| T24 N100 T 600 OWAcolor | 600 | 32 | 24 | OWAcolor |
|
|
Z-profielen
(andere afmetingen op aanvraag)| Onderdelen | Lengte | Hoogte | Breedte | Kleur | Verpakking | |
|---|---|---|---|---|---|---|
Z-profiel 19/45
|
Z-profiel 19/45 | 1720 | 45 | 19 | Verzinkt |
|
| Z-profiel 19/45 1790 | 1790 | 45 | 19 | Verzinkt |
|
|
Z-profiel 19/70
|
Z-profiel 19 | 2000 | 70 | 19 | Verzinkt |
|
| Z-profiel 19 2500 | 2500 | 70 | 19 | Verzinkt |
|
|
Hoeklijnen en randprofielen
(andere afmetingen op aanvraag)| Onderdelen | Lengte | Hoogte | Breedte | Kleur | Verpakking | |
|---|---|---|---|---|---|---|
Hoeklijn 51/24G, wit
|
51/24G HL 3000 | 3000 | 24 | 24 | wit |
|
Hoeklijn 51/20, wit 1 mm dik
|
51/20 HL 3000 wit 1 mm dik | 3000 | 50 | 20 | wit |
|
Hoeklijn 51/25, wit 1 mm dik
|
51/25 HL 3000 wit 1 mm dik | 3000 | 25 | 25 | wit |
|
Hoeklijn 51/1, wit 1 mm dik
|
51/1 HL 3750, wit 1 mm dik | 3750 | 50 | 35 | wit |
|
|
Hoeklijn 51/24G, OWAcolor
|
51/24G HL 3000 OWAcolor | 3000 | 24 | 24 | OWAcolor |
|
Selecteer uw documenten en download ze in één keer
-
Documentatie
Bandraster systeem S18
4 blz.
-
Prestatieverklaring
DOP 00009.1 Prestatieverklaring
2 blz.
-
Toepasbare profielen
Bandraster OWAconstruct
4 blz.
-
Montagehandleiding
OWA Construct brochure
24 blz.
-
Brandwerendheid
DS9501_Brandwerendheidsdocument
32 blz.
