Profielbreedte
T24mm

Systeemnaam

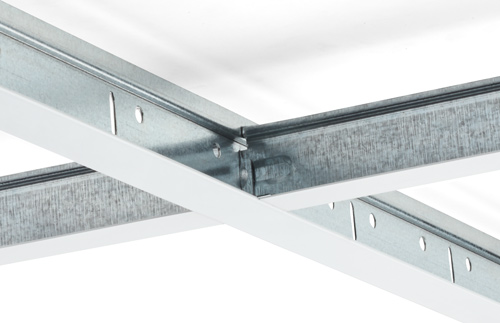

OWAconstruct S6

Toepassingen

Standaard in wit, tevens alle RAL, Sikkens en NCS kleuren

Referentieprojecten met OWAconstruct

Er zijn nog geen referentieprojecten met dit systeem.

Bekijk alle referentieprojecten ›

Combineer dit systeem met de volgende plafondpanelen:

S6c
S6d

Gangoverspannend, Ophangsystemen

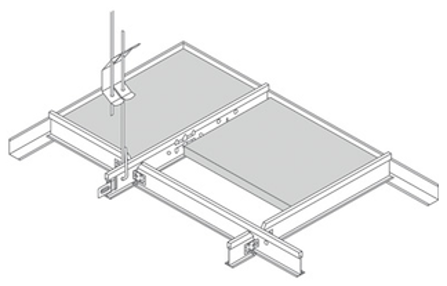

Gangoverspannend systeem

Paneel
Rechte kant, Verdekt
Kantafwerking
K3 (15,20 mm), K4K3 (20 mm)
Download datasheet ›

T24 N100

Allround kwaliteit

  • 10 kg draagvermogen
  • 24 mm profielbreedte
  • Toepasbaar op meerdere systemen
  • Elektrolytisch verzinkt bandstaal voorzien van een witte cap
  • Standaard verkrijgbaar in wit, zwart en mat zwart, mat wit en RAL 9006, ook op aanvraag in iedere kleur leverbaar (alle RAL, Sikkens en NCS kleuren)
Download profielspecificaties

T24 N100A

Renoveren met speels gemak

  • 10 kg draagvermogen
  • 24 mm profielbreedte
  • Toepasbaar op meerdere systemen
  • Elektrolytisch verzinkt bandstaal voorzien van een witte cap
  • Standaard verkrijgbaar in wit en op aanvraag ook in iedere kleur leverbaar (alle RAL, Sikkens en NCS kleuren)
Download profielspecificaties
Neem contact op voor advies of een akoestische meting
Gangoverspannend
Of bent u op zoek naar:
Download deze informatie als PDF
Moduulmaten 300, 400 en 600 mm breed met 1800 mm lengte. 300 en 400 mm breed met 2500 mm lengte. 15 of 20 mm dikke plafondpanelen Andere afmetingen op aanvraag

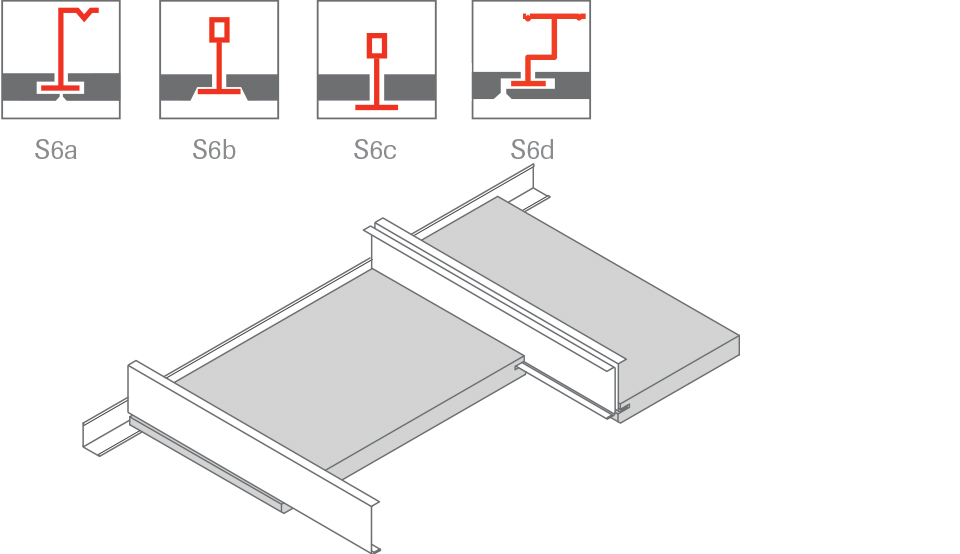

Type inleg plafond (S6c) Zichtbare profielen 24 mm breed met inleg plafondpanelen voorzien van rechte kanten (type k3) en een dikte van 15 of 20mm.
Type verdekt uitneembaar plafond (S6d) Uitneembare plafondpanelen voorzien van verdekte kanten met V-naden (type k4k3), met Z-profielen en dikte van 20mm.
Brandgedrag OWAcoustic plafondpanelen A2-s1,d0 en OWAconstruct A1 (EN 13501-1)
Brandwerendheid Op aanvraag
Metalen profielen Metalen onderdelen zijn van verzinkt staal. De verdekte Z-profielen type 19/45 zijn 45mm hoog en type 19/10 zijn 70mm hoog bij resp. 1800mm en 2500mm lengte plafondpanelen. De profielen bij de inlegplafonds zijn standaard in de kleur wit. Raadpleeg voor meer informatie en kleuren onze adviseurs.
Minimale afhanghoogte S 6c: 100 - 120 mm S 6d: ca. 165 mm
Filter

Hoofdprofielen

(andere afmetingen op aanvraag)
Onderdelen Lengte Hoogte Breedte Kleur Verpakking
Hoofdprofielen T24mm N100 Wit
T24 N100 HP 3000 3000 38 24 wit
T24 N100 HP 3700 3700 38 24 wit
Hoofdprofielen T24mm N100 Mat Wit
T24 N100 HP 3000 mw 3000 38 24 mat wit
T24 N100 HP 3700 mw 3700 38 24 mat wit
Hoofdprofielen T24mm N100 Matt Black
T24 N100 HP 3000 mb 3000 38 24 Matt Black
Hoofdprofielen T24mm N100 OWAcolor
T24 N100 HP 3000 OWAcolor 3000 38 24 OWAcolor
T24 N100 HP 3700 OWAcolor 3700 38 24 OWAcolor
Hoofdprofielen T24mm N100 RAL9006
T24 N100 HP 3000 RAL9006 3000 38 24 RAL9006
Hoofdprofielen T24mm N100A Wit
T24 N100A HP 3000 3000 38 24 wit

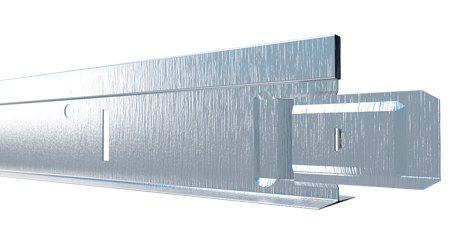

T24 N100A HP 3600 3600 38 24 wit
Hoofdprofielen T24mm N100A OWAcolor
T24 N100A HP 3000 OWAcolor 3000 38 24 OWAcolor
T24 N100A HP 3600 OWAcolor 3600 38 24 OWAcolor

Tussenprofielen

(andere afmetingen op aanvraag)
Onderdelen Lengte Hoogte Breedte Kleur Verpakking
Tussenprofielen T24mm N100 Wit
T24 N100 T 1200
T24 N100 T 600
 T24 N100 T 1800 1800 38 24 wit
T24 N100 T 1724 1724 38 24 wit
T24 N100 T 1200 1200 32 24 wit
T24 N100 T 600 600 32 24 wit
Tussenprofielen T24mm N100 Mat Wit
T24 N100 T 1200
T24 N100 T 600
 T24 N100 T 1200 mw 1200 32 24 mat wit
T24 N100 T 600 mw 600 32 24 mat wit
Tussenprofielen T24mm N100 Matt Black
T24 N100 T 1200
T24 N100 T 600
 T24 N100 T 1200 mb 1200 32 24 Matt Black
T24 N100 T 600 mb 600 32 24 Matt Black
Tussenprofielen T24mm N100 OWAcolor
T24 N100 T 1200
T24 N100 T 600
 T24 N100 T 1800 OWAcolor 1800 38 24 OWAcolor
T24 N100 T 1200 OWAcolor 1200 32 24 OWAcolor
T24 N100 T 600 OWAcolor 600 32 24 OWAcolor
Tussenprofielen T24mm N100 RAL9006
T24 N100 T 1200
T24 N100 T 600
 T24 N100 T 1200 RAL9006 1200 32 24 RAL9006
T24 N100 T 600 RAL9006 600 32 24 RAL9006
Tussenprofielen T24mm N100A

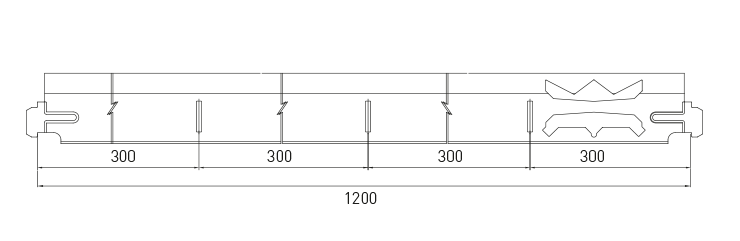

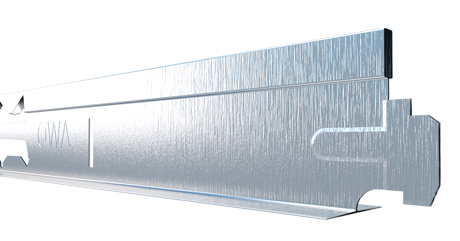

T24 N100A T 1200

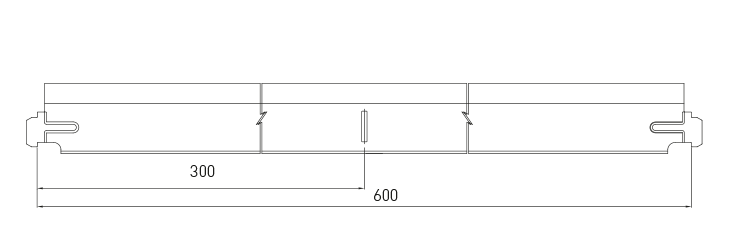

T24 N100A T 600
 T24 N100A T 1200 1200 38 24 wit
T24 N100A T 600 600 38 24 wit
T24 N100A T 1800 1800 36 24 wit
Tussenprofielen T24mm N100A OWAcolor
T24 N100A T 1200
T24 N100A T 600
 T24 N100A T 1200 OWAcolor 1200 38 24 OWAcolor
T24 N100A T 600 OWAcolor 600 38 24 OWAcolor
T24 N100A T 1800 OWAcolor 1800 36 24 OWAcolor

Z-profielen

(andere afmetingen op aanvraag)
Onderdelen Lengte Hoogte Breedte Kleur Verpakking
Z-profiel 19/45
Z-profiel 19/45 1720 45 19 Verzinkt
Z-profiel 19/45 1790 1790 45 19 Verzinkt
Z-profiel 19/70
Z-profiel 19 2500 70 19 Verzinkt

Hoeklijnen en randprofielen

(andere afmetingen op aanvraag)
Onderdelen Lengte Hoogte Breedte Kleur Verpakking
Hoeklijn 51/24G, wit
51/24G HL 3000 3000 24 24 wit
Hoeklijn 51/20, wit 1 mm dik
51/20 HL 3000 wit 1 mm dik 3000 50 20 wit
Hoeklijn 51/25, wit 1 mm dik
51/25 HL 3000 wit 1 mm dik 3000 25 25 wit
Hoeklijn 51/1, wit 1 mm dik
51/1 HL 3750, wit 1 mm dik 3750 50 35 wit
C profiel 57
57 C profiel wit 3050 40 20 wit
Nr. 1503S, lengtekoppeling C57 profiel
Nr. 15035, lengtekoppeling C57 profiel 300 38 15 wit
Nr. 1504S, hoekkoppeling C57 profiel
Nr. 1504S, hoekkoppeling C57 profiel 150 38 15 wit
Hoeklijn 51/24G, mat wit
51/24G HL 3000 mw 3000 24 24 mat wit
Hoeklijn 51/24G, Matt Black
51/24G HL 3000 mb 3000 24 24 Matt Black
Hoeklijn 51/24G, OWAcolor
51/24G HL 3000 OWAcolor 3000 24 24 OWAcolor
Hoeklijn 50G, RAL9006
50G HL 3050 RAL9006 3050 24 19 RAL9006

Alle OWA ophangsystemen zijn verwerkt in de CAD/BIM-tekeningen van onze plafondoplossingen.

Bent u op zoek naar een bestektekst of CAD/BIM-tekening van een OWA ophangsysteem? Ga dan naar het productoverzicht, kies een product naar keuze en selecteer vervolgens bij ‘’bestekteksten & CAD/BIM-tekeningen’’ het gewenste ophangsysteem. Zo genereert u gemakkelijk de benodigde bestanden.

Heeft u vragen over de CAD/BIM-tekeningen? Neem dan contact op via info@owa.nl.
